Инструкция по эксплуатации муфельной печи-плиты CharMaster

1. Введение

Муфельная печь-плита CharMaster предназначена для безопасного и эффективного разогрева углей для кальяна. Печь оснащена системой терморегуляции, автоматическим отводом пиролизных газов и энергоэффективным нагревательным элементом. Данная инструкция содержит правила эксплуатации, обслуживания и устранения неисправностей.

2. Правила электробезопасности

• Используйте только исправную и заземленную розетку. Печь CharMaster обязательно должна подключаться к розетке с заземляющим контактом. Это критически важно для защиты пользователя в случае пробоя изоляции.
• Убедитесь в соответствии мощности сети. Мощность розетки и электропроводки в помещении должна соответствовать максимальной потребляемой мощности вашей модели печи (см. п. 10 "Технические характеристики"). Не подключайте печь к слабым или изношенным электросетям.
• Запрещено использовать удлинители и сетевые фильтры. Для подключения печи категорически запрещается использовать бытовые удлинители, тройники или сетевые фильтры, не рассчитанные на длительную нагрузку в несколько кВт. Подключайте вилку печи напрямую в розетку, установленную в стене.
• Контролируйте состояние розетки. Перед первым включением и в процессе эксплуатации периодически проверяйте розетку на предмет нагрева или признаков плавления (потемнение, запах гари). Нагрев розетки — признак неисправности или перегрузки. В этом случае немедленно отключите печь и вызовите электрика.
• Не допускайте перегрузки линии. Не подключайте к одной линии (розеточной группе) с печью другие мощные приборы (чайники, грили, обогреватели и т.п.).
• Обеспечьте свободный доступ к розетке. Розетка должна быть легко доступна для быстрого аварийного отключения печи.

3. Общие правила безопасности

• Печь предназначена только для разогрева углей. Не используйте её для других целей.
• Устанавливайте печь на устойчивую, негорючую поверхность в хорошо проветриваемом помещении.
• Не касайтесь нагревательной камеры во время работы печи.
• При открытии крышки подача питания на нагреватель автоматически отключается.
• Не оставляйте печь без присмотра во время работы.
• Запрещается разбирать печь при подключённом питании.
• Рабочая температура камеры составляет 650–900°C. Во избежание ожогов и повреждений не допускайте прямого контакта с поверхностью камеры.

4. Подготовка к работе

1. Электробезопасность: Убедитесь, что выполняются все требования раздела 2.
2. Установите печь на ровную, устойчивую, негорючую поверхность. При необходимости проведите регулировку устойчивости печи регулируемыми по высоте ножками с использованием подкладных шайб М6.
3. Убедитесь, что крышка плотно закрыта, а внутри камеры нет посторонних предметов.
4. Подключите вилку печи напрямую в исправную заземленную розетку. Рекомендуем использовать умную розетку. Это позволит управлять печью удаленно и отслеживать расход электроэнергии.
5. Включите питание с помощью выключателя на печи или умной розетки. Печь начнёт разогрев.
6. Время первичного разогрева указано в технических характеристиках (8–22 минуты в зависимости от модели).

5. Работа с печью

• После выхода на рабочую температуру (контроллер стабилизирует показания) загрузите угли в камеру используя кальянные щипцы.
• Время готовности угля — от 4 до 10 минут, в зависимости от модель, настроек температуры и и количества загруженных углей.
• Используйте полку для размещения калаудов. Эта полка расположена около вентиляционных отверстий, это позволяет сушить калауды и раздувать в них угли.
• По окончании работы выключите печь. Угли можно оставлять в камере для последующего использования.

6. Техническое обслуживание

6.1. Проверка болтовых соединений

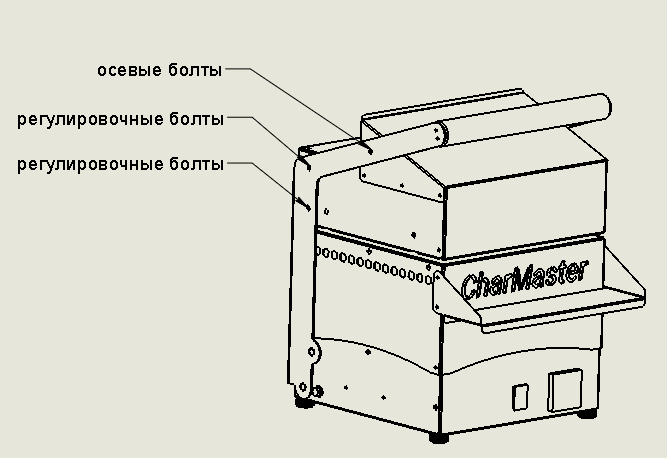

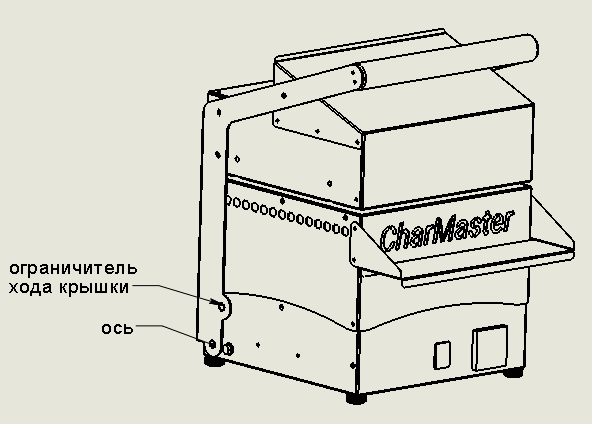

Рекомендуется проводить проверку каждые 3 месяца. Используя шестигранник проверьте не открутились ли болты на осях в нижней части ручки. Внимание, эти болты не должны быть туго затянут, они лишь придерживают оси, достаточно просто из закрутить без малейших усилий. Если раскручивание будет повторятся, используйте фиксатор резьбы.

6.2. Калибровка плотности крышки

Для обеспечения герметичности камеры печи необходимо периодически проверять плотность прилегания крышки. Регулировка осуществляется с помощью винтов в дальней задней части крышки и верхнего присоединения ручек. Всего 6 болтов, 3 слева и 3 справа. Ослабьте эти соединения, установите крышку плотно и затяните соединения. Крышка должна закрываться плотно, но без излишнего усилия и трения.

6.3. Замена нагревательного элемента

1. Отключите печь от сети, вынув вилку из розетки. Дождитесь полного остывания печи.
2. Аккуратно положите печь на бок с открытой крышкой.
3. Открутите клеммы нагревателя и извлеките нагреватель через рабочую камеру печи.
4. Установите новый нагреватель, плотно прижав его к дну камеры. Зафиксируйте провода нагревателя в клеммах.
5. Ослабьте крепёжные элементы и извлеките старый нагреватель.
6. Установите новый нагреватель, закрепите его подключения на клеммах. Подключите питание нагревателя к клеммам.
7. Все готово. Можно использовать печь.

6.4. Замена термопары

1. Отключите печь от сети, вынув вилку из розетки. Дождитесь полного остывания печи.
2. Термопара установлена под нагревательным элементом поэтому используйте инструкцию из пункта 6.3 для того чтобы снять и установить нагревательный элемент. При снятом нагревателе:
3. Отсоедините термопару от клемм контроллера REX C100.
4. Выпрямите или перекусите старую термопару и извлеките из печи в любом удобном направлении.
5. Снимите керамические изоляторы со старой термопары и установите их на новую термопару. Загните примерно 3 см чувствительную часть термопары буквой Г под 90 градусов, аналогично тому как это сделано на старой термопаре.
6. Установите новую термопару через камеру печи. В зависимости от модификации введите термопару в клеммную колодку или согните термопару так чтобы она подключилась прямиком к контактам контроллера в соответствии с полярностью и изолируйте проволоку термопары термоусадочной трубкой диаметром 2-3 мм.
7. Подключите разъём. Термопара имеет 2 провода Хромель и Алюмель. Хромель - более темная не имеет магнитных свойств и подключается к контакту 10 контроллера REX C100. Алюмель - более светлая имеет магнитные свойства и подключается к контакту 9. Номера контактов нанесены барельефом на заднюю часть контроллера рядом с клеммами. При прямом подключении термопары, свободно идущие проволоки необходимо поместить в термоусадочные трубки без термоусаживания. В случае подключения через хромель-алюмельные удлинители важно чтобы удлинение происходило соответствующей проволокой, при необходимости проверьте состав проволоки удлинителя и термопары магнитом. Также в месте клеммного контакта необходимо обеспечить прямое прилегание термопары к удлинителям, а не через клемму. Это обеспечит верное измерение температуры. В случае ошибки в соединении возможно что температура либо вообще не будет измерятся либо будет большая погрешность и непредсказуемый результат.

7. Настройка термоконтроллера REX C100

Печь CharMaster построена на базе термоконтроллера REX C100, который отвечает за поддержание заданной температуры.

7.1. Основные элементы управления:

• Дисплей: отображает текущую температуру и заданное значение.
• Кнопки SET, ▲, ▼: для входа в меню и изменения параметров.

7.2. Инструкция по настройке рабочей температуры:

1. Включите печь.
2. Нажмите SET Заданная температура начнет мигать.
3. С помощью кнопок ▲ и ▼ установите желаемую температуру.
   • Рабочий диапазон температур для печей CharMaster: 650–900°C.
   • Температура выбирается пользователем в зависимости от приоритета:
     • Более низкая температура (ближе к 650°C) продлевает ресурс нагревателя и термопары.
     • Более высокая температура (ближе к 900°C) ускоряет разогрев углей.
4. Нажмите SET для сохранения значения.
5. Контроллер вернётся в основной режим и начнёт поддерживать заданную температуру.

7.3. Практический метод калибровки температуры (визуальный контроль):

1. Установите начальное значение температуры на контроллере в нижнем диапазоне (например, 650°C).
2. Включите печь и дайте ей полностью прогреться.
3. Наблюдайте за цветом свечения нагревателя, учтите что нагреватель работает только когда крышка закрыта:
   • Цель: достичь желто-красного (больше желтого чем красного) свечения.
   • НЕ ДОПУСКАЙТЕ перехода в ярко-жёлтый или бело-жёлтый цвет — это свидетельствует о чрезмерной температуре и сокращает срок службы элементов.
4. Если цвет слишком тёмный (низкая температура), постепенно повышайте значение на контроллере с шагом 10–20°C, делая паузы для прогрева нагревателя.
5. Когда будет достигнут стабильный желто-красный цвет свечения — это и будет оптимальная рабочая температура для вашей конкретной модели и условий эксплуатации.

8. Частые неисправности и их устранение

9. Технические характеристики печей CharMaster

*Расчет для сети 220В. Розетка должна быть рассчитана на указанный или больший ток.
